Na czym polega technologia PLP (Power Loss Protection)?

Technologia PLP (Power Loss Protection) to fundamentalny element w architekturze nowoczesnych dysków SSD (Solid State Drive), szczególnie w zastosowaniach profesjonalnych i korporacyjnych. Jej głównym celem jest ochrona integralności danych w przypadku nagłej utraty zasilania. W przeciwieństwie do tradycyjnych dysków HDD, dyski SSD przechowują dane w pamięciach flash NAND, które wymagają specyficznych procesów zapisu, często obejmujących buforowanie danych w pamięci DRAM kontrolera. Nagłe odcięcie zasilania bez ukończenia tych operacji może prowadzić do uszkodzenia danych, a nawet uszkodzenia samego dysku. PLP, dzięki wbudowanym kondensatorom lub innym mechanizmom magazynowania energii, zapewnia dyskowi wystarczający zapas mocy, aby bezpiecznie zakończyć wszystkie operacje zapisu i przenieść buforowane dane do trwałej pamięci NAND, minimalizując ryzyko utraty lub uszkodzenia informacji.

Zrozumienie wyzwań związanych z utratą zasilania w dysku SSD

Dyski SSD, choć znacznie szybsze i bardziej odporne na wstrząsy niż dyski HDD, są podatne na specyficzne problemy związane z nagłą utratą zasilania. Proces zapisu danych na dysku SSD jest znacznie bardziej złożony niż proste „przesłanie” bitów do pamięci flash. Dane często najpierw trafiają do szybkiej, ulotnej pamięci DRAM (Dynamic Random Access Memory), która służy jako bufor kontrolera dysku. W tym buforze dane są agregowane, kompresowane (w zależności od kontrolera), a następnie organizowane w pakiety gotowe do zapisu w pamięciach NAND. Proces ten obejmuje również aktualizację tabel translacji logiczno-fizycznej (LPM – Logical to Physical Mapping), które śledzą, gdzie dokładnie znajdują się dane w fizycznej pamięci flash.

Jak szczegółowo wyjaśnia SanDisk (obecnie część Western Digital) w swoich materiałach technicznych, jeśli zasilanie zostanie nagle odcięte w trakcie tych operacji, dane znajdujące się w buforze DRAM zostaną utracone. Co gorsza, niekompletny zapis danych lub uszkodzenie tabel LPM może prowadzić do poważniejszych konsekwencji, takich jak korupcja całego systemu plików, utrata dostępu do znacznych obszarów dysku, a nawet jego całkowite unieruchomienie (tzw. "brickowanie" dysku). W środowiskach profesjonalnych, gdzie każdy bajt danych ma znaczenie, a ciągłość działania jest priorytetem, takie awarie są absolutnie niedopuszczalne.

Jak działa technologia PLP?

Technologia Power Loss Protection (PLP) ma na celu zapobieganie skutkom nagłej utraty zasilania poprzez zapewnienie dyskowi wystarczającego czasu i energii na bezpieczne ukończenie wszystkich krytycznych operacji zapisu. Osiąga się to głównie poprzez zastosowanie wbudowanych kondensatorów lub innych form magazynowania energii.

Gdy dysk wykryje nagły spadek napięcia lub całkowitą utratę zasilania, te kondensatory natychmiast uwalniają zgromadzoną energię, dostarczając zasilanie do kontrolera SSD i pamięci DRAM na krótki, ale wystarczający okres. Jak opisuje Intel w swoich specyfikacjach technicznych dotyczących dysków dla centrów danych, ten zapas energii pozwala kontrolerowi na wykonanie kilku istotnych działań:

1. Zrzut danych z bufora DRAM do NAND. Najważniejszym zadaniem jest przeniesienie wszystkich danych, które były buforowane w ulotnej pamięci DRAM, do trwałej pamięci flash NAND.
2. Aktualizacja tabel translacji (LPM). Kontroler musi również upewnić się, że wszystkie tabele translacji logiczno-fizycznej są poprawnie zaktualizowane. Te tabele są istotne dla prawidłowego mapowania danych na fizyczne bloki pamięci flash i ich uszkodzenie może uniemożliwić dostęp do danych.
3. Zakończenie bieżących operacji. Dysk musi zakończyć wszystkie inne bieżące operacje wewnętrzne, takie jak zbieranie „śmieci” (garbage collection) czy wyrównywanie zużycia (wear leveling), które również mogą znajdować się w fazie buforowania.
4. Bezpieczne wyłączenie. Po wykonaniu powyższych kroków, kontroler może bezpiecznie wyłączyć dysk, bez ryzyka utraty danych czy jego uszkodzenia.

Standardowe implementacje PLP wykorzystują głównie kondensatory elektrolityczne lub tantalowe, które są w stanie magazynować energię i szybko ją uwalniać. Niektóre bardziej zaawansowane systemy mogą używać również innych rozwiązań, takich jak superkondensatory (supercapacitors) lub nawet NVRAM (Non-Volatile RAM), które oferują jeszcze większą pojemność energetyczną i trwałość. Jak zauważa firma Kioxia (dawniej Toshiba Memory), efektywność PLP zależy nie tylko od pojemności kondensatorów, ale także od inteligentnego zarządzania energią przez kontroler SSD.

Znaczenie technologii PLP w profesjonalnych zastosowaniach

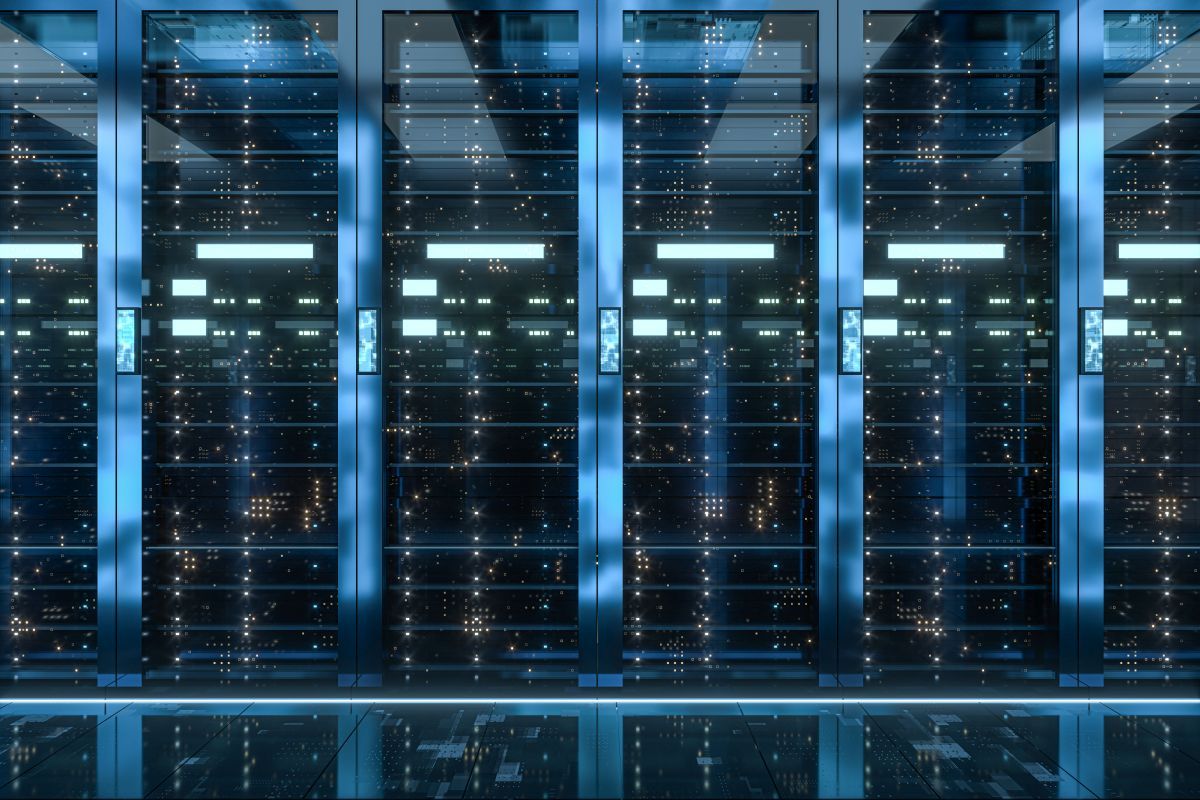

W środowiskach profesjonalnych, takich jak centra danych, serwery, systemy pamięci masowej dla przedsiębiorstw (enterprise storage) i rozwiązania edge computing, technologia PLP jest nie tylko pożądaną funkcją, ale często wymogiem krytycznym. Jej znaczenie wynika z kilku istotnych aspektów:

1. Integralność danych. Jest to absolutny priorytet w każdym systemie, który przetwarza ważne dane. PLP gwarantuje, że nawet w przypadku niespodziewanej awarii zasilania, dane, które miały zostać zapisane, faktycznie trafią do trwałej pamięci, a struktura dysku pozostanie nienaruszona. Jak podkreślają eksperci z Western Digital, w bazach danych, gdzie każda transakcja musi być trwale zapisana, PLP jest istotne dla zachowania spójności danych.
2. Ciągłość działania. Awarie dysku spowodowane utratą zasilania mogą prowadzić do długotrwałych przestojów systemu, a w środowisku biznesowym oznacza to ogromne straty finansowe i operacyjne. PLP minimalizuje ryzyko takich przestojów, pozwalając na szybsze wznowienie pracy po przywróceniu zasilania.
3. Niezawodność systemu. Dyski SSD z PLP są uważane za znacznie bardziej niezawodne. Redukcja ryzyka uszkodzenia dysku lub utraty danych w wyniku problemów z zasilaniem przekłada się na mniejsze zapotrzebowanie na interwencje serwisowe i dłuższy, bezproblemowy okres eksploatacji.
4. Zgodność z normami. W wielu branżach, zwłaszcza tych regulowanych (np. finanse, opieka zdrowotna), istnieją surowe wymogi dotyczące integralności i dostępności danych. Dyski SSD wyposażone w PLP pomagają spełnić te normy i zapewniają zgodność z politykami bezpieczeństwa danych.
5. Ochrona inwestycji. Dyski SSD klasy enterprise stanowią znaczącą inwestycję. PLP chroni tę inwestycję, zapewniając, że dysk będzie działał niezawodnie przez cały okres swojej projektowanej żywotności, niezależnie od sporadycznych incydentów z zasilaniem. Firma Seagate w swoich specyfikacjach dysków NAS i enterprise również podkreśla rolę PLP jako elementu zwiększającego zaufanie do produktu w krytycznych zastosowaniach.

Rodzaje i implementacje PLP

Istnieje kilka typów i poziomów implementacji PLP, które różnią się skutecznością i kosztem.

Host-side PLP

Najprostsza forma, polegająca na buforowaniu danych na poziomie systemu hosta (np. w pamięci RAM serwera) i zapisywaniu ich do dysku dopiero po potwierdzeniu stabilnego zasilania. Jest to jednak mniej bezpieczne, ponieważ dane są przechowywane w ulotnej pamięci serwera.

Drive-level PLP (on-board PLP)

To najbardziej pożądana i efektywna forma, polegająca na wbudowaniu kondensatorów bezpośrednio na płytce PCB dysku SSD. To właśnie ta implementacja była omawiana powyżej. Kondensatory te są zintegrowane bezpośrednio z kontrolerem dysku, aby zapewnić natychmiastowe działanie w przypadku awarii zasilania.

Hybrydowe rozwiązania

Niektóre systemy mogą łączyć PLP na poziomie dysku z dodatkowymi mechanizmami ochrony na poziomie systemu lub macierzy pamięci masowej, aby zapewnić jeszcze wyższy poziom bezpieczeństwa danych.

Warto zaznaczyć, że obecność PLP jest zazwyczaj standardem w dyskach SSD klasy enterprise i serwerowej. W przypadku dysków konsumenckich, funkcja ta jest rzadziej spotykana lub implementowana w bardziej podstawowej formie, ponieważ środowiska domowe zazwyczaj nie wymagają tak rygorystycznej ochrony danych.

Podsumowanie

Technologia PLP (Power Loss Protection) jest nieodzownym elementem nowoczesnych dysków SSD, szczególnie w zastosowaniach profesjonalnych, gdzie integralność i dostępność danych są najwyższym priorytetem. Dzięki wbudowanym kondensatorom lub innym formom magazynowania energii, PLP zapewnia dyskowi wystarczający zapas mocy, aby bezpiecznie ukończyć wszystkie operacje zapisu i przenieść buforowane dane do trwałej pamięci NAND w przypadku nagłej utraty zasilania. To minimalizuje ryzyko korupcji danych, uszkodzenia dysku i kosztownych przestojów, czyniąc dyski SSD z PLP znacznie bardziej niezawodnym i bezpiecznym wyborem dla krytycznych zastosowań biznesowych.

Opracowano na podstawie

• thomas-krenn.com, Power Loss Protection – Schutz vor Stromausfällen bei SSDs, https://www.thomas-krenn.com/de/wikiDE/images/4/4d/Aup201411211f5.pdf [dok.el.], Data publikacji: 2014.11.21, Data odczytu: 2025.07.06
• mouser.com, Intel® SSD DC S4510 and S4610 Series – Product Brief, https://www.mouser.com/datasheet/2/612/dc-d3-s4510-s4610-series-brief-1534874.pdf [dok.el.], Data odczytu: 2025.07.06
• kioxia.com, Enterprise SSD Product Data Sheet, https://www.kioxia.com/content/dam/kioxia/shared/business/ssd/enterprise-ssd/asset/datasheet/EnterpriseSSD_DataSheet_E.pdf [dok.el.], Data odczytu: 2025.07.06
• westerndigital.com, Western Digital Enterprise SSDs: Empowering AI Workloads, https://documents.westerndigital.com/content/dam/doc-library/en_us/assets/public/western-digital/collateral/brochure/brochure-western-digital-enterprise-ssds-empowering-ai.pdf [dok.el.], Data publikacji: 2024.08, Data odczytu: 2025.07.06
• seagate.com, IronWolf Pro 20TB Datasheet, https://www.seagate.com/files/www-content/datasheets/pdfs/ironwolf-pro-20tb-DS1914-21-2206US-en_US.pdf [dok.el.], Data publikacji: 2022.06, Data odczytu: 2025.07.06
• semiconductor.samsung.com, Samsung SSD 845DC. Power Loss Protection (PLP), https://download.semiconductor.samsung.com/resources/others/Samsung_SSD_845DC_05_Power_loss_protection_PLP.pdf [dok.el.], Data odczytu: 2025.07.06
